發布時間:2016-06-14新聞來源: 中國建筑防水雜志
鋼骨架輕型屋面板的開發與應用是近年來屋面工程技術的一項重大突破。該屋面板主肋、副肋、端肋及加強肋主要采用冷彎薄壁型鋼加工,芯板受力筋、分布筋采用冷拔低碳鋼絲網片為主材,以改性水泥珍珠巖復合芯材填充,在滿足工程質量和安全的前提下,大大降低了現場濕作業工作量,減輕了結構自重,加快了工程進度,并降低了工程造價,在很大程度上體現了現代建筑業輕質、高強、綠色的設計與施工理念。因此,近年鋼骨架輕型屋面板在機場、工廠、倉庫及商場等大跨度工業與民用建筑上都開始有應用。
但由于鋼骨架輕型屋面板是一種新型屋面板,施工工藝相比鋼筋混凝土屋面、金屬壓型板屋面還不夠成熟,參建各方對該類型屋面的防水層施工和防水效果缺乏客觀的認識,從而在設計中不敢推廣;又由于鋼骨架屋面板的細部節點難以明確,在施工中不易找到質量控制重點,施工完畢后防水卷材易發生空鼓、開裂,給后期使用帶來嚴重的質量隱患。為此,本文將結合工程實例簡要剖析鋼骨架輕型屋面板的若干防水問題。
1 工程概況
鄭州新鄭國際機場二期擴建工程貨運站占地面積116046.13m2,總建筑面積43662.88m2,室外廣場及道路面積44830m2,工程設計年吞吐量50萬t,對于河南省打造中原交通綜合樞紐具有重要作用。其中,貨運站(含作業區、卸貨棚、維修車間及預留冷庫)為單層門式鋼骨架結構的輕型屋面,屋面主梁及托梁跨度24m,屋面標準板長度8m、寬度1.5 m,整體屋面防水面積總計32779.59m2,防水等級Ⅰ級,大面防水設計采用雙層SBS改性瀝青防水卷材熱熔法工藝,細部節點輔以自粘防水卷材加強。
2 屋面板防水施工工藝
鋼骨架輕型屋面板的防水設計與施工是本工程的控制重點,對于整體屋面防水具有重要作用,圖1為屋面板節點安裝示意。

圖1 屋面板節點安裝示意
2.1 基層施工質量控制要點
1)鋼骨架輕型屋面板在制作、運輸、堆放過程中,板材表面水泥基層在遇受潮、曝曬的情況下易發生脫皮開裂,給后期防水卷材的粘貼施工帶來嚴重隱患。因此,在吊裝前,現場施工人員必須檢查板材表面質量,并要求屋面板安裝完畢后采用同比例水泥砂漿對板材表面進行統一處理。
2)在輕型屋面板吊裝至屋面梁后,應確保每塊屋面板與鋼梁或鋼制預埋件間進行三點連接,焊縫長度和高度應滿足圖集及設計要求,防止施工人員漏焊、少焊,造成屋面板在后期使用中因外力作用引起滑移,進而拉裂屋面卷材。
3)在抗震設防地區,相鄰板塊間還應該采用鍍鋅扁鐵在角部、跨中進行焊縫連接,增強屋面的整體穩定性。
4)屋面板就位、焊接檢驗合格后,應進行灌縫處理,局部屋面灌縫完成后再清理刷油。本項目原設計圖只要求相鄰屋面板縫間采用膨脹珍珠巖水泥砂漿灌縫。但經實踐證明,灌縫應分兩次進行,板肋一次、板面一次,且應在距離屋面板板面位置處增加玻纖抗裂網,這樣能夠很好地抵御灌縫區域內板縫方向的溫度裂縫,保證屋面的自防水效果及后期防水卷材的粘貼質量。
2.2 卷材鋪貼前準備
輕型屋面板上可直接進行防水卷材鋪貼,不必設置找平層。大面輕型屋面板在風荷載、積雪荷載等外力作用下,自身會發生微弱顫動,而設置找平層容易引起開裂,且增加屋面板自重,對于抗震設防、跨度設計要求不利。另外,在輕型屋面板鋪裝時應注意相鄰板面間的高度差,在灌縫時應保證填縫平整光潔。
2.3 細部節點加強處理
輕型屋面板與女兒墻、鋼天溝、采光天窗、風機支座等屋面凸起物交接位置,必須按照屋面規范要求設置防水加強層。
2.3.1 女兒墻
本工程屋面女兒墻設置了金屬壓型板,由于鋼骨架輕型屋面板主肋為順直的C型鋼,而金屬壓型板為增強自身剛度必然帶肋,屋面板與立面金屬壓型板間不可避免會存在較大程度的縫隙;且無論是采用自粘性防水卷材、還是用普通SBS防水卷材熱熔施工進行粘合,都難以確保立面卷材不脫落、壓型板肋高部位不滲水。為此,在金屬壓型板與輕型屋面板間應增設“L”形鍍鋅折件,一邊直接壓入屋面女兒墻壓頂內,另一邊壓在SBS卷材下,從而確保輕型屋面板沿墻部位不滲水。女兒墻部位防水做法,見圖2。

圖2 女兒墻防水構造
2.3.2 鋼天溝
針對鋼天溝位置,由于在施工中采用熱熔法鋪貼防水卷材會破壞天溝的防銹漆,且冷熱交替的環境會引起熱熔施工卷材的開裂和脫落。因此,在鋼天溝處應設置自粘防水卷材,這要求在SBS卷材鋪貼前甩茬,以保證后期自粘卷材施工的壓邊順序;現場一般應距天溝邊300mm處甩茬,預留半幅卷材不進行粘貼,待自粘卷材施工完畢后,再將兩者緊密貼合在一起。
2.3.3 屋面凸起部位
針對屋面風機、采光天窗等屋面凸起部位,其基礎根部應磨成圓弧狀,從而防止卷材在平、立面交接位置磨損而造成卷材開裂,并采用相應防水措施。譬如,在采光天窗部位施工中,應充分考慮天窗寬度是否會影響到整個屋面的排水,如果天窗在垂直屋面排水方向長度較大時,在暴雨侵襲時,急劇水流可能在碰觸到天窗立面后上翻形成“波浪”,雨水會直接灌入卷材封口的壓邊內。為此,在施工中應充分考慮這一因素,可在天窗的迎水面設置“分水嶺”,從而改變水流方向,防止雨水在天窗立面上翻形成“波浪”;也可以直接將屋面防水卷材包邊至天窗頂面,再采用壓條或基座本身壓密,利用卷材自身的柔性密封作用,防止雨水滲入。在大型倉庫、商場等關鍵建筑物上,建議同時采用以上兩種作法,從“疏”、 “堵”兩個方面同時著手,解決該部位滲水難題。采光天窗部位防水做法,見圖3。

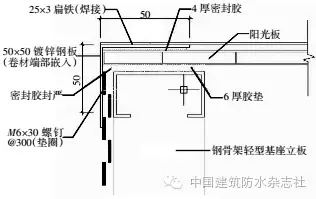

圖3 采光天窗立板封邊構造
2.3.4 其他部位
針對出屋面線管、線管群等部位,由于鋼筋混凝土屋面是將帶有阻水環的鋼管直接預埋在混凝土中,屋面自防水就能很好地解決這些部位的滲水問題;而輕型屋面板是在工廠預制、現場安裝的,且相鄰板縫間采用的是微膨脹珍珠巖水泥砂漿,因此原混凝土屋面工藝作法在輕型屋面板中不適用。根據輕型屋面板的自身工藝條件,確定施工方案為:屋面穿線管、線管群通過相鄰短邊板縫或預留孔穿出屋面,將線管、線管群固定在屋面板肋板上,再采用膨脹橡膠止水帶以“8”字形連續纏繞在線管上(圖4),然后在出屋面部件處澆筑細石混凝土墩,最后對于突出屋面部件進行防水卷材的粘貼施工。

圖4 穿線管防水設計
2.4 防水卷材鋪貼施工
輕型屋面板的大面積防水卷材鋪貼,其施工方法與普通鋼筋混凝土屋面區別不大,應在基層干燥后刷冷底子油,然后再進行防水卷材的鋪貼,鋪貼方向應根據屋面坡度及屋面是否有振動荷載來確定。為了防止在高溫季節或強烈振動下,防水卷材整體發生滑移,規定:當屋面坡度小于3%時,卷材宜平行于屋脊鋪貼;屋面坡度在3%~15%時,卷材可平行或垂直于屋脊鋪貼;屋面坡度大于15%或受荷載振動時,卷材應垂直于屋脊鋪貼。
在大面積施工時,首先應對需要設置防水加強層的部位(主要是節點部位)進行全面排查,然后由屋面最低標高處向上進行大面積防水卷材鋪貼;施工中應保證上、下層及相鄰兩幅卷材的搭接縫錯開,接縫寬度≥100 mm。
3 相關施工探討
輕型屋面板除周邊骨架采用C型鋼材外,芯材主要為復合改性水泥珍珠巖,其吸水率遠大于普通混凝土,且由于表面水泥基的密封作用,雨水或養護用水一旦滲入到芯材內,水分將很難蒸發,即便在夏季高溫情況下,也應在4~5d連續無雨后方可進行防水卷材鋪貼。因此,屋面板在運輸、存儲過程中,應采取有效的防潮措施;屋面板吊裝、嵌縫、刷油和卷材鋪貼應形成一個完整的作業循環,防止屋面板被雨水浸泡。同時,嵌縫養護時嚴禁大面積噴灑;嵌縫干燥后,在周邊覆蓋1m2防水卷材,待4h后進行觀察,若無水珠即可進行卷材鋪貼。
4 結語
鄭州新鄭國際機場二期擴建工程貨運站已全面投入使用,并經歷了數場暴雨、持續陰雨天的考驗,目前為止屋面未發現滲漏情況。然而,鋼骨架輕型屋面板畢竟是一項新技術的應用,本身工藝尚不成熟,如何在這種新型屋面基層上做好屋面防水,需要一個持續探索、改進、總結和完善的過程。
