深圳地鐵9號線是國內首條全線采用預埋滑槽技術的地鐵線路，6個區域68處下穿建筑群，7次下穿地鐵和鐵路既有線，4處下穿水體，5處下穿高架橋需進行立交橋樁基托換……被稱為“天下第一難”地鐵工程。來看看它的三大創新技術成就。
隨著首發列車從紅樹灣南站開出，深圳地鐵9號線正式開通運營，這是國內首條全線采用預埋滑槽技術的地鐵線路，比原計劃提前兩個月開通。
6個區域68處下穿建筑群，7次下穿地鐵和鐵路既有線，4處下穿水體，5處下穿高架橋需進行立交橋樁基托換，同時面臨疊線隧道，沿線重大風險源多，協調及施工難度大，工程風險高……這就是號稱“天下第一難”的深圳地鐵9號線工程。
難度面前，項目施工方中國建筑工程總公司引入最先進的“預埋滑槽”技術，開創地下施工與地表生態同時修復的施工模式，在充分保護生態體系的同時，成功解決了世界級的地鐵施工難題。
今天“埋”下明天事
據中國建筑董事長官慶介紹，深圳地鐵9號線全長25.46公里，西起南山區深圳灣，經過福田區北部，止于羅湖區文錦路，是一條連接紅樹林旅游區、下沙辦公區、梅林居住區以及萬象城、東門繁華商業區，有效緩解中心區交通壓力的重要局域線。

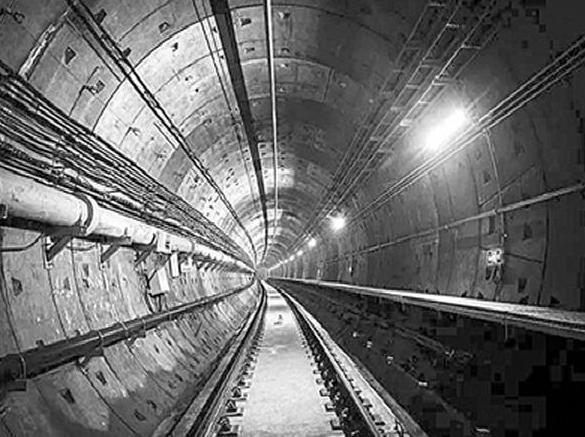

“預埋滑槽技術是指在管片預制過程中將C型槽鋼預埋在混凝土管片中，后期機電安裝時通過T型螺栓將電纜、管線、設備等固定在盾構管片上，能大大減少對結構的破壞，節省安裝時間。”中建南方投資有限公司總工程師李繼超說。
李繼超介紹，既往的地鐵工程施工中，基本上采用的是先混凝土澆注，形成隧道兩側混凝土墻壁及頂部后，再進行剔槽、打洞進行橋架、管道、及線纜安裝。不僅造成人力、物力的極大浪費，而且管道、線路錯落不齊、雜亂交織，為后期運營的管理與維護帶來極大困難。采用預埋滑槽技術，僅后期維護費用一年就可節省40%。
事實上，1931年，預埋滑槽技術在國外已開始應用，國內在高鐵、火車站、核電廠等領域也有使用。但在地鐵線路上，深圳地鐵集團可謂第一個“吃螃蟹”的人，經過多次專家論證后，在2013年即果斷決定在9號線盾構隧道約2.2萬環管片內全部采用預埋滑槽技術。
“我們?cè)?號線全線盾構區間應用預埋滑槽技術后，在全國引起了強烈反響，蘭州地鐵、杭州地鐵、寧波地鐵以及香港地鐵等多家同行來參觀、交流，共同探討預埋技術的發展前景以及改進方向等?！鄙钲诘罔F集團建設總部工程師張中安說，目前，已有蘭州地鐵、上海地鐵、長沙地鐵等開始應用此技術，大有“星星之火、可以燎原”之勢。
悄悄穿越萬家燈火
在施工進行到9號線大劇院到鹿丹村區間時，中國建筑遇到了地鐵施工的世界級難題——地鐵隧道要從濱苑小區5棟建于上個世紀80年代的住宅樓下通過。
這5棟7層高的樓房下，密布著137根樁基。它們必須侵入隧道。按照初步設計，在正式穿越濱苑小區前，需先將5棟樓房拆除。但經5次工期推延后拆遷工作仍未取得實質性進展。截止到2014年7月下旬動工前，5棟樓房?jī)?nèi)仍有25戶居民居住。
“在迫不得已的情況下，深圳市政府原則同意在未拆除地面建筑物、不空樓的條件下切除137根樁基，這在國內也是從未遇到過的?！敝袊?guó)建筑南方投資有限公司副總經理李饗民說。
地上生活依舊，地下卻要鐵龍穿行。經過專家論證，中國建筑最終確定“自動化監測”+“切樁掘進”+“必要時空樓”避險的方案。為了應對穿越中復雜的地質條件和確保順利切樁，采用兩臺加拿大進口的泥土加壓平衡式盾構機，并對刀盤和刀具進行了詳細的改造和重新布置。
2014年11月17日，正式開始切樁施工?！白疃嗝凯h(huán)切樁6根，即每環管片上方最多同時有6根樁基。為保證切樁通過后，樁基不會導致管片變形過大，中國建筑提出盾構切樁段所有盾構管片均采用鋼管片?！崩铕嬅窠榻B，濱苑小區9號至13號樓下方共使用了62環這種特殊鋼管片，此種管片承載力好，能保證切樁后上方樁基的安全和管片的持續使用。
“歷經22天的掘進，2014年12月8日，盾構機成功切除137根房屋樁基，順利穿越濱苑小區這一建筑群。其成功穿越，填補了盾構施工大規模切割穿越居民樓樁群基礎的空白，這也是深圳乃至全國地鐵施工領域首次在極端條件下密集穿越建筑物樁基的成功案例?！北M管已經過去將近2年，但回憶那段經歷，張中安依然捏了把汗。
最“舒適”的環保列車
“9號線的生態鏈不僅表現在設計、施工等過程中，9號線的列車也是生態環保的。列車上的空調機組全部采用變頻控制技術，制冷量可自動進行等級調節?！睆堉邪舱f(shuō)。
地鐵9號線列車由中車長客公司設計生產，采用了國內最先進的控制系統，確保列車運行的安全性，同時采取了空調變頻控制技術等新工藝，提升了乘坐舒適性。
中車長客公司相關技術負責人表示，安全性是設計地鐵列車時最優先考慮的因素，此次為深圳量身訂制的兩款地鐵列車，全部采用了國內最寬敞大方的A型鋁合金車體，6輛編組模式，最高時速每小時80公里。其牽引和網絡控制是地鐵列車的最核心技術。地鐵9號線列車全部采用中車長客自主研發的CW4000型轉向架，它是目前國內最成熟的轉向架產品。列車所采用的控制和管理系統（TCMS）可以將列車的通信管理、控制與故障診斷、信息顯示和事件記錄等功能融為一體。這樣可以隨時監控車輛的運行情況，系統具備完備的故障自診斷和冗余切換功能。
“此外，地鐵9號線列車上的空調機組全部采用變頻控制技術，不僅能夠減小室內溫度波動，實現客室及司機室內更高的舒適度，還節約能源、避免浪費。而且每臺機組內安裝有兩臺光離子空氣凈化裝置。”張中安說。
說到節能環保，9號線工程在國內地鐵建設中首次引入光導管技術，車站公共區域充分引入自然光，在地下空間營造自然景觀，大大減少了燈具數量及降低照明用電，環保節能。
地鐵9號線還采用集中供冷技術，減少了冷卻塔建設用地，以及其對熱環境污染和周邊居民的噪聲影響等。比如，園嶺站“一拖五”集中冷站，采用“無觸點邏輯”控制技術，此技術在全國地鐵列車首次大范圍使用，解決了傳統車輛的多種電路隱患。
